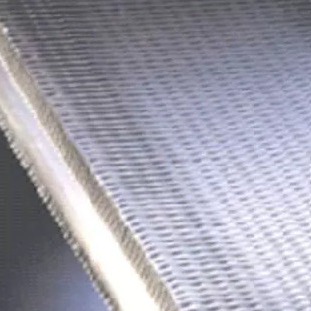

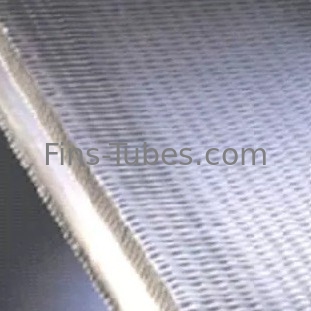

Ζυθοποιήσιμος ενιαίος κατά σειρά επίπεδος σωλήνας από ανοξείδωτο χάλυβα 25 mm EN10204
Α106 Gr.B SMLS σωλήνες από χάλυβα άνθρακα, κυλινδρικά συγκολλημένοι σωλήνες στερεού τύπου πτερυγίων
Χάλυβα άνθρακα μονοειδής γραμμή επίπεδα φτερόσωμα σωλήνες 0,5 mm - 1,5 mm
ASTM A106/A106M: Χωρίς συγκόλληση σωλήνας χάλυβα άνθρακα για υψηλής θερμοκρασίας λειτουργία
Λεπτομέρειες:
| Γενικές προδιαγραφές σωλήνα πτερυγίων συγκόλλησης HF |
Υπερβολική δόση σωλήνα: 19mm min.
μήκος του σωλήνα: 18 μέτρα το πολύ.
Υψόμετρο πτερυγίου: 25 mm μέγιστο.
Δάχος πτερύγων: 0,5 mm-1,5 mm
Περικύκλωμα πτερυγίων: ελάχιστο 4 mm για τα στερεά πτερύγια και 3,3 mm για τα δονητά. |
| Γενική παραγωγική ικανότητα συγκόλλησης HF |
Εγκατάσταση συγκόλλησης: 4 μηχανές πτερύγησης·
Ημερήσια παραγωγική ικανότητα έως 40 τόνους·
Τύπος πτερυγίου HFW: στερεό επίπεδο και δονητό. |
Εισαγωγή:

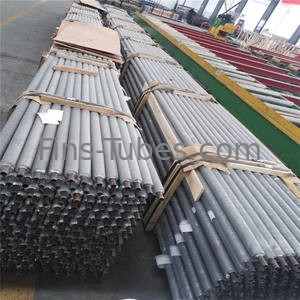

Τα ελικοειδή σωλήνες φιν από χάλυβα υψηλής αντοχής σε συχνότητα συγκόλλησης χρησιμοποιούνται ευρέως στην ανάκτηση της θερμότητας αποβλήτων από τα καυσαέρια λέβητα.Η λωρίδα πτερυγίου συγκολλείται συνεχώς και σπειροειδώς επάνω σε ένα γυάλιο γυμνό σωλήναΚαι ο σωλήνας και τα πτερύγια συνδέονται μεταξύ τους χρησιμοποιώντας τεχνική συγκόλλησης αντίστασης υψηλής συχνότητας.Όλα αυτά είναι εξωτερικά κόκκινο οξείδιο ψευδαργύρου φωσφορικού πρώτης ύλης και εσωτερικά πτητικό αναστολέα διάβρωσης (VCI) σε μορφή υδατοδιαλυτών δισκίωνΟι σωλήνες ελικοειδούς νήματος με συγκόλληση υψηλής συχνότητας χρησιμοποιούνται ευρέως σε θερμαντήρες, ανταλλακτές θερμότητας, λέβητες, οικονομιστές, προθέρμαντες, ψυγεία, σωλήνες θερμότητας,θερμαντήρες κλπ....
Παρασκευάζουμε τόσο το απλό σωλήνα με τα φτερά, όσο και το ελαφρύ σωλήνα με τα φτερά.
Εκτός αυτού: παρέχουμε πιστοποιητικά QAP, WPS, PQR & WPQ, πιστοποιητικά εργοστασίου πρώτων υλών, αποτελέσματα ελέγχου και δειγμάτων δοκιμών και πιστοποιητικό εγγύησης του κατασκευαστή.Και τα αγαθά θα παραδοθούν όταν οι άκρες του σωλήνα είναι τετράγωνες., ελεύθερα σφαιρίδια, εσωτερικά αποξηραμένα και καθαρισμένα με αερισμό, εξωτερικά επικαλυμμένα με βερνίκι στα δύο άκρα των ελικοειδών συγκολλημένων σωλήνων.
Κριτήρια αποδοχής:
Διεθνές πρότυπο για τις διαστάσεις, τις ανοχές και τις δοκιμές των συγκολλημένων πτερύγων υψηλής συχνότητας ή τους όρους παράδοσης (TDC) των πελατών.
Ελέγξτε:
Οπτικός έλεγχος:
Μη συγκολλημένα μέρη πτερυγίων, ζημιές πτερυγίων μετά την επιβολή προστίμων, μόλυνση από χαλκό, σκίσματα, περιτύλιγμα κλπ.
Έλεγχος διαστάσεων:
Υψόμετρο πτερυγίου, απόσταση μεταξύ πτερυγίων, κλίση πτερυγίου, κυματοειδής διάταξη πτερυγίου, μήκος πτερυγμένου και μη τμήματος κλπ.
Έλεγχος κάμψης:
Οβάλτητα, πάχος και μείωση της επιφάνειας.
Τελεία του σωλήνα:
Στροφή @ (30°~35°)
Μέγεθος ρίζας κούφας
0.5mm~1.5mm
| Άρθρα |
Γενικά υλικά |
Συνηθισμένα υλικά ASTM |
| Υλικό πυρήνα σωλήνα |
Χάλυβα άνθρακα, κράμα χάλυβα, ανθεκτικό στη θερμότητα χάλυβα,
Ατσάλι από ανοξείδωτο χάλυβα κλπ. |
10#,20#,15CrMo,Cr5Mo,Cr9Mo,1Cr18Ni9Ti,0Cr18Ni9,00Cr17Ni14Mo2,SA106B,SA106C,SA192,SA179,
Η ΕΤΠ είναι υπεύθυνη για την παρακολούθηση και την εκτέλεση των ελέγχων που πραγματοποιούνται από την ΕΤΠ. |
| Υλικό πτερύγων |
Χάλυβα άνθρακα, κράμα χάλυβα, ανθεκτικό στη θερμότητα χάλυβα,
Ατσάλι από ανοξείδωτο χάλυβα κλπ. |
Ειδικότερα, οι εν λόγω ουσίες μπορούν να χρησιμοποιηθούν για την παραγωγή ουσιών που δεν περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ουσίες που περιέχουν ου |
Ανταγωνιστικό πλεονέκτημα
- Έχουμε περισσότερα από 10.000 τετραγωνικά μέτρα εργαστήριο, συμπεριλαμβανομένων 4 ERW υψηλής συχνότητας συγκόλλησης γραμμές τελειοποίησης, ημερήσια παραγωγική ικανότητα περίπου 40 τόνους;
- Το σχέδιο διασφάλισης ποιότητας για τα σπειροειδή σωλήνες χάλυβα υψηλής συχνότητας. (2.1) Ελέγχος πρώτων υλών τόσο για τα απλή σωλήνες όσο και για τα πτερύγια. (2.2) Ελέγχος διαδικασίας με εκθέσεις, όπως WPS, PQR&WPQ;Δοκιμή απόδοσης αποθέματος συγκόλλησης πριν από την κατασκευή, Μη καταστροφική δοκιμή και δοκιμή τέντωσης κλπ. (2.3) Τελικός έλεγχος επιθεώρησης με εκθέσεις (οπτικός και διαμετρικός έλεγχος κλπ.).
- Ο σωλήνας με συγκολλημένη φινίδα υψηλής συχνότητας είναι ολοκληρωτικά επεκταμένος για τη μέγιστη επιφάνεια για την επίτευξη απόδοσης.Η αναλογία μεταφοράς θερμότητας του σωλήνα πτερυγίου συγκόλλησης υψηλής συχνότητας είναι περίπου 8 ~ 9 φορές υψηλότερη από άλλους απλούς σωλήνες.
- Αυτό το συγκολλημένο ελικοειδής φτερούγες σωλήνες είναι μια μοναδική ολοκληρωμένη μονάδα, που εξαλείφει την αντίσταση θερμικής επαφής και τις απώλειες.αντέχει μέχρι 475 βαθμούς είναι η πιο κοινή επιλογή.
