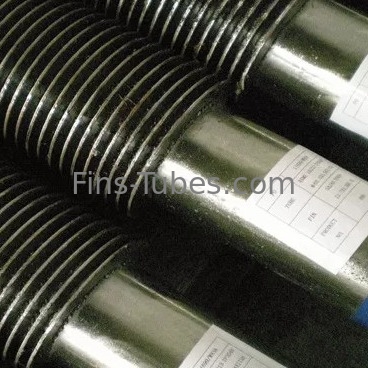

Ενωμένοι στενά σωλήνες πτερυγίων αντίστασης SA213 T11 υψηλής συχνότητας DELLOK κράμα

SA213 T11 Σωλήνας θέρμανσης από κράμα χάλυβα + πτερύγια SS409 υψηλής αντίστασης συχνότητας


Λεπτομέρειες:
Τα ελικοειδή σωλήνες φιν από χάλυβα υψηλής αντοχής σε συχνότητα συγκόλλησης χρησιμοποιούνται ευρέως στην ανάκτηση της θερμότητας αποβλήτων από τα καυσαέρια λέβητα.

Περιγραφή:

Γενική διαδικασία κατασκευής:

Η λωρίδα πτερυγίου συγκολλείται συνεχώς και σπειροειδώς επάνω σε ένα γυαλό γυαλισμένο σωλήνα.

Παρασκευάζουμε τόσο το απλό σωλήνα με τα φτερά, όσο και το ελαφρύ σωλήνα με τα φτερά.


Οι σωλήνες ελικοειδούς νήματος με συγκόλληση υψηλής συχνότητας χρησιμοποιούνται ευρέως σε θερμαντήρες, ανταλλακτές θερμότητας, λέβητες, οικονομιστές, προθέρμαντες, ψυγεία, σωλήνες θερμότητας,θερμαντήρες κλπ....

Επιπρόσθετες υπηρεσίες για συμπαγείς ελικοειδείς συγκολλημένους σωλήνες πτερυγίων:

1. Εξέλιξη ισχύος της μηχανής συγκόλλησης υψηλής συχνότητας: 200KW ή 300KW

2. The High Frequency Resistance Welded Spiral Fin Tube quality is assured by hydrostatic or pneumatic tests and tensile tests in order to verify the mechanical bonding between bare tube and fin materials.

3. Κριτήρια αποδοχής: Διεθνές πρότυπο για διαστάσεις, ανοχές και δοκιμές συγκολλημένων πτερύγων υψηλής συχνότητας ή τους όρους παράδοσης (TDC) των πελατών.

4. Οπτική επιθεώρηση: μη συγκολλημένα μέρη πτερυγίου, βλάβη πτερυγίου μετά την επιμέλεια, μόλυνση από χαλκό, σχισμές, περιτύλιγμα κλπ.

5. Έλεγχος διαστάσεων: ύψος πτερύγων, διαφορά μεταξύ πτερύγων, κλίση πτερύγων, κυματοειδής διάταξη πτερύγων, μήκος πτερύγων και μη κλπ.

6. Έλεγχος κάμψης: ωορρηξία, πάχος και μείωση της επιφάνειας.

7. Επιχρίσεις: εξωτερική βάση από οξείδιο ψευδαργύρου φωσφορικού ψευδαργύρου και εσωτερική βάση από ανατολικό αναστολέα διάβρωσης (VCI) σε μορφή υδατοδιαλυτών δισκίων.

8. Τελική επιφάνεια πτερυγίου: Bevel ((30~35°)

9. Προϋποθέσεις παράδοσης: Οι άκρες των σωλήνων είναι τετράγωνες, ελεύθερες από σπασμούς, στεγνώνονται εσωτερικά και καθαρίζονται με αέρα, εξωτερικά επικαλύπτονται με βερνίκι και στα δύο άκρα των ελικοειδών συγκολλημένων σωλήνων.Τα ξηραντικά τοποθετούνται σε κάθε συσκευασία για ηπειρωτική μεταφορά, καθώς και.

10. Η τεκμηρίωση περιλαμβάνει τα πιστοποιητικά QAP, WPS, PQR& WPQ, τα πιστοποιητικά εργοστασίου πρώτων υλών, τα αποτελέσματα της επιθεώρησης και των δειγμάτων δοκιμών και το πιστοποιητικό εγγύησης του κατασκευαστή

Προδιαγραφές:

Ένα ευρύ φάσμα υλικών πτερυγίων και σωλήνων θα μπορούσε να είναι διαθέσιμος σε συνδυασμούς.

Δελτίο δεδομένων διαστάσεων που μπορούμε να παρέχουμε.

Ανταγωνιστικό πλεονέκτημα

1. Έχουμε περισσότερα από 10.000 τετραγωνικά μέτρα εργαστήριο, συμπεριλαμβανομένων 4 ERW υψηλής συχνότητας συγκόλλησης γραμμές τελειοποίησης, ημερήσια παραγωγική ικανότητα περίπου 40 τόνους;

2. Το σχέδιο διασφάλισης ποιότητας για τα σπειροειδή σωλήνες χάλυβα υψηλής συχνότητας. (2.1) Ελέγχος πρώτων υλών τόσο για τα απλή σωλήνες όσο και για τα πτερύγια. (2.2) Ελέγχος διαδικασίας με εκθέσεις, όπως WPS, PQR&WPQ;Δοκιμή απόδοσης αποθέματος συγκόλλησης πριν από την κατασκευή, Μη καταστροφική δοκιμή και δοκιμή τέντωσης κλπ. (2.3) Τελικός έλεγχος επιθεώρησης με εκθέσεις (οπτικός και διαμετρικός έλεγχος κλπ.).

3. Ο σωλήνας με συγκολλημένη φινίδα υψηλής συχνότητας είναι ολοκληρωτικά επεκταμένος για τη μέγιστη επιφάνεια για την επίτευξη απόδοσης.Η αναλογία μεταφοράς θερμότητας του σωλήνα πτερυγίου συγκόλλησης υψηλής συχνότητας είναι περίπου 8 ~ 9 φορές υψηλότερη από άλλους απλούς σωλήνες.

4. Αυτό το συγκολλημένο ελικοειδής φτερούγες σωλήνες είναι μια μοναδική ολοκληρωμένη μονάδα, που εξαλείφει την αντίσταση θερμικής επαφής και τις απώλειες.αντέχει μέχρι 475 βαθμούς είναι η πιο κοινή επιλογή.
