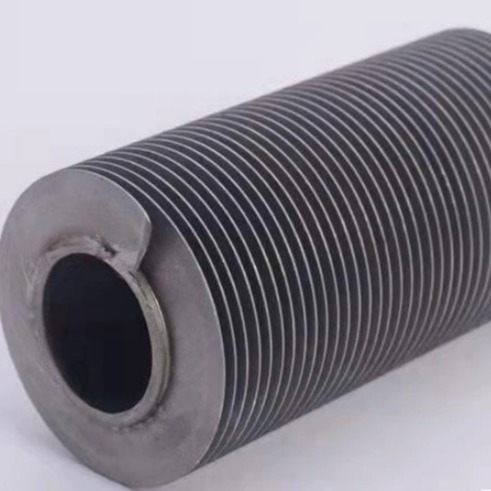

DELLOK Αλουμινένιο ενσωματωμένο σωλήνα πτερυγίων για καυστήρα
Σχετικά με εμάς
Επαγγελματικό εργοστάσιο εναλλάκτη θερμότητας με 20 χρόνια εμπειρίας, παρέχοντας σε σας λύσεις μεταφοράς θερμότητας από ένα σταθμό για να σχεδιάσετε διαφορετικούς εναλλάκτες θερμότητας σύμφωνα με τους σκοπούς σας (μεταλλουργία, τρόφιμα,πετροχημικά, φαρμακευτικά προϊόντα, ποτά, λύματα, ψύξη κλπ...)
Η Dellok Young είναι ένας επαγγελματίας κατασκευαστής διαφόρων εναλλάκτη θερμότητας που ενσωματώνει την Ε&Α, το σχεδιασμό, την παραγωγή και τις πωλήσεις.Κατασκευή χαρτιού, κτιριακή θέρμανση, ορυχεία και άλλες βιομηχανίες, όπως θερμαντήρες αέρα, βιομηχανία τροφίμων φυτικές πρωτεΐνες σε σκόνη, άμυλο και άλλα συστήματα ψύξης ψεκασμού θερμαντήρων αέρα.
Η εταιρεία διαθέτει τώρα μια επαγγελματική ομάδα τεχνικής καινοτομίας και επαγγελματικό προσωπικό μετά την πώληση.διαθέτει πολλαπλά επαγγελματικά και προηγμένα εξοπλισμούς CNC και αυτοματοποιημένης παραγωγής, και έχει αποκτήσει μια σειρά επαγγελματικών πιστοποιητικών και διπλωμάτων ευρεσιτεχνίας.
Η εταιρεία διαθέτει μια επαγγελματική ομάδα εξωτερικού εμπορίου και έχει εμπορική συνεργασία με διάφορες περιοχές. Some global partners conducted on-site inspections of the production plants and were very satisfied with the inspection results and established long-term strategic cooperative relationships with our company.
Περιγραφή του προϊόντος
Οι ενσωματωμένοι φτερωτοί σωλήνες αλουμινίου αποτελούνται από λωρίδα φτερωτών αλουμινίου που ενσωματώνεται μηχανικά στο τοίχωμα του σωλήνα.Η διαδικασία ενσωμάτωσης ελέγχεται από εργαλεία που πρώτα ορμά μια αυλή σε σωλήνες εξωτερικής διάμετρος, οδηγεί στη συνέχεια τη βάση του πτερύχου στην αυλαία και τελικά κλειδώνει το πτερύγιο στη θέση του κυλώντας την αυλαία κλειστή στη βάση του πτερύχου.Αυτός ο ισχυρός μηχανικός δεσμός αντέχει σε δονήσεις και συνεχείς θερμικούς κύκλους και μπορεί να αντέξει θερμοκρασίες πολύ υψηλότερες από εκείνες των σωλήνων με πτερύγια L-foot από αλουμίνιοΗ τυπική απόσταση από το πτερύγιο είναι 10 πτερύγια ανά ίντσα μήκους σωλήνα.
G Τύπος με πτερύγια Συστήματα κατασκευής
Ένα ελικοειδές αυλάκι σχηματίζεται στον υπόγειο σωλήνα με την εκτόπισή του υλικού και το πτερύγιο τυλίγεται στο αυλάκι υπό ένταση, ακολουθούμενο από την επιστροφή του εκτοπισμένου υλικού για να κλειδώσει τη ρίζα του πτερύχου στον σωλήνα.
Υλικά πτερυγίων: βάση αλουμινίου
Υλικά σωλήνων:Οποιοδήποτε εύκολα μηχανικά επεξεργαζόμενο υλικό
G Τύπος με πτερύγια Πλεονεκτήματα
Υψηλή σταθερότητα πτερύγων, εξαιρετική μεταφορά θερμότητας, υψηλή θερμοκρασία λειτουργίας.
Η επαφή τοιχώματος πτερύγας/σωλήνα είναι σταθερή λόγω της ρύθμισης και επιτρέπει τη χρήση θερμοκρασίας τοιχώματος έως 450°C.
Το πτερύγιο είναι τοποθετημένο σε όλο του το μήκος και συνεπώς δεν ξετυλίγεται ακόμη και όταν αποριζώνεται εν μέρει.
Αυτό το είδος φτερωτού σωλήνα είναι μία από τις βέλτιστες επιλογές για να έχει καλή σχέση αποτελεσματικότητας/κόστους.
G Τύπος με πτερύγια Προδιαγραφές
| Προδιαγραφή του προϊόντος |
| Υπερβολική δόση του σωλήνα |
19~51 (mm) |
3/8~2 |
| Τοίχος σωλήνα Thk |
2.11~3.5mm) |
0.083~0.138 |
| Διάστημα σωλήνα |
≤ 18,500 (mm) |
≤60,7 ft |
| Φιν Τχ |
0.3~0.5 (mm) |
0.012~0.02 |
| Υψόμετρο πτερυγίου |
10~16 (mm) |
0.394~0.63 |
| Σφαιρίδιο πτερύγας |
100~433 FPM |
3~11 FPI |
| Τύπος πτερυγίου |
G |
| Συνδυασμοί υλικών |
| Υλικό πτερυγίων |
Αλουμίνιο (πιο κοινή ποιότητα:Alu.1100Αλού.1060, Alu. 6063) |
| Χάλυβα |
| Υλικό σωλήνα |
C.S. (πιο συνηθισμένος βαθμός: A179, A192,SA210 GrA1/C,A106 Gr B) |
| Σ.Σ. (πιο συνηθισμένη βαθμίδα: TP304, 316) |
| Χαλκός (πιο κοινή ποιότητα: UNS12200,14200, 70600, CuNi70/30, CuNi 90/10) |
| Τιτάνιο (πιο κοινή ποιότητα: B338Gr2) |
| Εφαρμόζεται |
400°C |
| Θερμοκρασία |
| Τύπος Υπηρεσίας |
Υψηλή θερμοκρασία |
Γενικές ερωτήσεις
1.Τι είναι ένας σωλήνας πτερυγίου;
Οι σωλήνες με πτερύγια είναι τα κύρια συστατικά των ανταλλακτών θερμότητας.για την ανταλλαγή θερμότητας και μεταξύ του υγρού μέσα στο σωλήνα και του υγρού έξω από το σωλήνα.
2.Πού χρησιμοποιούνται τα προϊόντα Fine Tubes;
Οι κύριες αγορές μας περιλαμβάνουν την αεροδιαστημική, την πετρελαϊκή και φυσική ενέργεια, την πυρηνική, την παραγωγή ενέργειας, τις βιομηχανίες χημικών διεργασιών και τις βιομηχανίες ιατρικών συσκευών.Ωστόσο, αναπτύσσουμε επίσης προϊόντα για αναδυόμενους τομείς όπως η αφαλάτωση.Εμείς συνεχώς καινοτομούμε, καινοτομούμε, καινοτομούμε.Επομένως, αν χρειάζεστε σωλήνες για άλλες εφαρμογές, παρακαλούμε επικοινωνήστε μαζί μας και θα είμαστε ευτυχείς να συζητήσουμε τις απαιτήσεις σας..
3.Τι είναι το "G" Fin Tube ή το Embedded Fin Tube;
Όπως υποδηλώνει και το όνομά του, ο ενσωματωμένος σωλήνας πτερυγίου ή σωλήνας G πτερυγίου είναι ένας εκτεταμένος σωλήνας επιφάνειας πτερυγίου όπου τα πτερύγια εφαρμόζονται εξωτερικά στους σωλήνες βάσης.Ένα αυλάκι σχηματίζεται συνεχώς στο σωλήνα βάσης και η άκρη πτερυγίου εισάγεται στο αυλάκιΜετά την εισαγωγή του πτερυγίου στην αυλαία, χρησιμοποιείται ένα σύνολο κυλίνδρων για να γεμίσει την αυλαία και το πτερύγιο ενσωματώνεται σταθερά στο σωλήνα βάσης.
Η αντοχή της δοκιμής ενσωμάτωσης ή πιο ευρέως γνωστή ως δοκιμή σύνδεσης Fin to Tube ελέγχεται κρεμώντας ένα ελεύθερο βάρος 3 kg σε ένα απομονωμένο πτερύγιο.Αυτό εξασφαλίζει ότι το πτερύγιο έχει ενσωματωθεί στο σωλήνα βάσης σωστά.
4.Από τι είναι φτιαγμένος ένας σωλήνας "G" Fin;
Οι σωλήνες "G" Fin ή οι ενσωματωμένοι σωλήνες Fin αποτελούνται από δύο κύρια συστατικά, το υλικό Base Tube και το υλικό Fin Strip.
Βασικό υλικό σωλήνων: Χάλυβας άνθρακα, κράματος χάλυβα, ήπιου χάλυβα, ανοξείδωτου χάλυβα και σωλήνων που κατασκευάζονται με ERW ή χωρίς συγκόλληση.
5.Πού χρησιμοποιούνται οι σωλήνες "G" ή οι ενσωματωμένοι σωλήνες;
Οι σωλήνες "G" Fin ή οι ενσωματωμένοι σωλήνες Fin χρησιμοποιούνται κυρίως σε ψυγεία αεραγωγών και σε πολλούς διαφορετικούς τύπους ψυγείων με ψύξη αέρα.Αυτοί οι τύποι "G" Fin Tubes βρίσκουν κυρίως εφαρμογή σε περιοχές όπου η θερμοκρασία για τη μεταφορά θερμότητας είναι σε ένα ελαφρώς υψηλότερο εύροςΟι ενσωματωμένοι σωλήνες φιν χρησιμοποιούνται κυρίως σε χώρους με υψηλότερη θερμοκρασία και όπου η εργασιακή ατμόσφαιρα είναι σχετικά λιγότερο διαβρωτική για το σωλήνα βάσης.
Οι κύριες βιομηχανίες στις οποίες εξυπηρετούνται οι σωλήνες "G" είναι οι χημικές μονάδες επεξεργασίας, τα διυλιστήρια, οι μονάδες επεξεργασίας αερίου, οι χαλυβουργικές μονάδες, οι ηλεκτροπαραγωγικές μονάδες, οι μονάδες παραγωγής λιπασμάτων κ.λπ.
6.Πώς εξασφαλίζετε ένα ποιοτικό προϊόν;
Πάντα θέτουμε την ποιότητα ως το πιο σημαντικό πράγμα για τους πελάτες, και ελέγχουμε την ποιότητα από την επιθεώρηση των πρώτων υλών, τον έλεγχο της παραγωγής μέχρι την δοκιμή πίεσης νερού και την δοκιμή αντοχής.Επίσης το τρίτο μέρος μπορεί να εξουσιοδοτηθεί να ελέγξειΈρχεται έκθεση επιθεώρησης για γυμνό σωλήνα και ταινία.
Πιστοποίηση δοκιμής μεταλλουργείου για γυμνό σωλήνα
Πιστοποίηση δοκιμής μεταλλείου για πτερύγια
